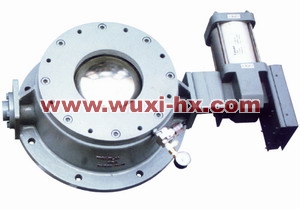

球形气锁阀(圆顶阀)
一、概述
球形气锁阀(圆顶阀)是一种新型的快速关闭阀门，它采用国际先进的气封式结构，阀门启闭时阀芯与可充气密封圈之间无接触，密封圈采用特殊配方橡胶制成，可广泛应用于电力、冶金、化工、食品、制药等领域的粉状物料的密封。
二、主要特点
1、阀芯动作时与密封圈无接触、运行阻力小、使用寿命长;
2、采用可充气式密封圈，密封性好;
3、气动推杆式直缸驱动，回转输出，性能可靠，输出扭距大，可满足在恶劣工况下工作。
1、阀芯动作时与密封圈无接触、运行阻力小、使用寿命长;
2、采用可充气式密封圈，密封性好;
3、气动推杆式直缸驱动，回转输出，性能可靠，输出扭距大，可满足在恶劣工况下工作。
三、技术参数
|
型号
|
YDF 200
|
|
|
口径DN （mm）
|
200
|
|
|
气源压力MPa
|
0.5～0.7
|
|
|
工作温度℃
|
≤150
|
|
|
控制气源
|
压力MPa
|
0.4～0.6
|
|
耗气量L/次
|
1～3
|
|
|
气缸输出转矩N.m/5bar
|
75～650
|
|
|
工作介质
|
粉粒状物料
|
|
