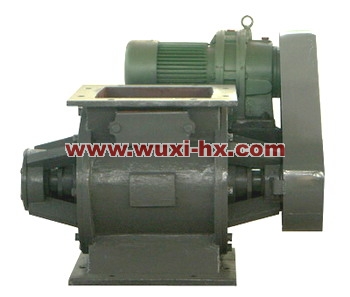

电动锁气器
一、概述
本产品适用于干燥粉状或小颗料物料的自动锁气及均匀加料,是各种物料输送系统,给料系统的配套设备,广泛用于建材、电力、化工等部门。YG型电动锁气器是由铸铁壳体和星形叶轮及摆线针轮减速机组成。利用星形叶轮回转进行定量给料或卸料,给料(卸料)时无粉尘外溢,是一种粉状物料的定量给料设备。
二、主要特点
1、采用摆线针轮减速机,传动机构简单可靠。
2、锁气器本体材料采用铸铁,耐高温耐磨损,温度剧变时不易变形。
3、锁气器轴承﹑轴承支座远离壳体,粉尘不易进入轴承内部,并能减轻高温物料对轴承的影
响,使用寿命长。
4、内部星形叶轮采用45#钢,耐磨损。
5、锁气器壳体上部带有检视孔,发生故障时以便检查。
三、技术参数
规格
|
200×200
|
200×300
|
300×300
|
300×400
|
400×400
|
500×500
|
||||||
叶输每转排量(m3)
|
0.005
|
0.008
|
0.018
|
0.024
|
0.045
|
0.09
|
||||||
叶输转速(转/分)
|
10
|
19
|
19
|
31.5
|
19
|
25.5
|
25.5
|
35
|
25.5
|
35
|
25
|
|
理论给料能力(m3/h)
|
3
|
6
|
9
|
15
|
20
|
27
|
27
|
48
|
68
|
90
|
125
|
|
额定给料能力(m3/h)
|
2
|
4
|
6
|
10
|
15
|
20
|
20
|
40
|
60
|
80
|
120
|
|
配套电机功率 (kw)
|
0.55
|
1.1
|
1.5
|
1.5
|
2.2
|
3
|
4
|
4
|
||||
减速机型号
|
BWD15
|
BWD18
|
BWD22
|
|||||||||
减速机速比
|
59
|
43
|
59
|
43
|
43
|
29
|
43
|
29
|
43
|
